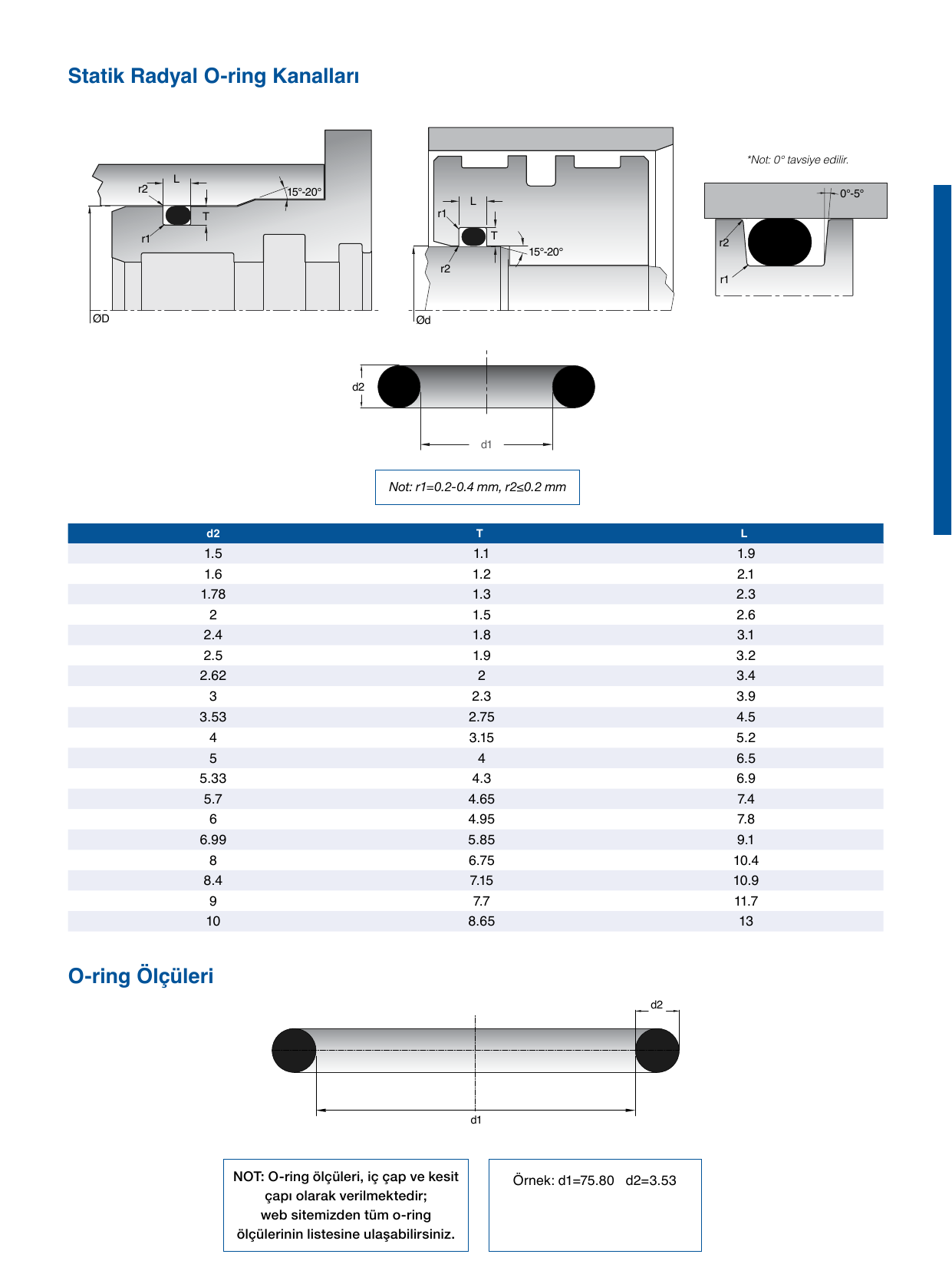

İç çap, kesit çapı ve dış çap nedir?
- İç çap: O-Ring’in merkezindeki boşluğun çapıdır.
- Kesit çapı: Halka gövdesinin dairesel kalınlığıdır.
- Dış çap: O-Ring’in dıştan dışa toplam çapıdır.
Ürün tanımlamasında esas olarak iç çap ve kesit çapı birlikte kullanılır. Dış çap, ölçümün tutarlılığını kontrol etmekte yardımcı olabilir.
O-Ring nasıl ölçülür?
- O-Ring’i temiz, düz bir yüzeye gerilimsiz biçimde yerleştirin.
- İç boşluğun çapını, ürünü uzatmadan ölçün.
- Halka gövdesinin kalınlığını birkaç noktadan kontrol edin.
- Ölçüyü birimiyle birlikte “iç çap × kesit çapı” biçiminde kaydedin.
- Kullanılmış ürün ezilmiş, uzamış veya şişmiş görünüyorsa kanal ölçülerini de paylaşın.
Dikkat edilmesi gerekenler
- O-Ring’i çekerek veya gererek ölçmeyin.
- Kesit çapını yalnızca ezilmiş tek bir noktadan almayın.
- Milimetre veya inç birimini mutlaka belirtin.
- Malzemeyi yalnızca renge bakarak kesinleştirmeyin.
- Statik ve hareketli uygulamalarda kanal ve çalışma koşullarının farklı değerlendirilebileceğini unutmayın.
Malzeme seçimi; akışkan ve çalışma koşullarına bağlıdır. Doğrulanmamış sıcaklık, basınç veya kimyasal dayanım varsayımıyla ürün seçilmemelidir.
Sık sorulan sorular
O-Ring ölçüsü nasıl ifade edilir?
Genellikle iç çap ve kesit çapı birlikte belirtilir. Örneğin ölçü sırasının ve birimin açıkça yazılması ürün eşleştirmeyi kolaylaştırır.
Kullanılmış O-Ring ölçülebilir mi?
Evet; ancak uzama, ezilme veya şişme ihtimali nedeniyle mümkünse kanal ölçüsü ve yeni numune ile doğrulama yapılmalıdır.
O-Ring malzemesi renkten anlaşılır mı?
Renk tek başına güvenilir bir malzeme tanımlama yöntemi değildir. Ürün kodu, tedarik bilgisi ve uygulama koşulları birlikte değerlendirilmelidir.
